Тополь сейсмический



Извещатель охраны периметра "Тополь" сейсмический

Схема.Извещатель охраны периметра “Тополь” сейсмический

  1. Модуль БОС (блок обработки  сигнала) для ИОП "Тополь".
  2. Корпус БОС поликарбонатный,  герметичный.
  3. Модуль ПУ (предварительный усилитель) вибросигнала.
  4. Сейсмодатчик СД-1, штатно с кабелем L=1м.

Предназначен для обнаружения нарушителя, преодолевающего охраняемый периметр шагом, бегом, или с помощью транспортного средства, на основе анализа сейсмических колебаний и выдачи тревожного извещения.

Чувствительным элементом извещателя является цепочка из сейсмических датчиков серий СД-1, которые устанавливаются непосредственно в грунт, образуя скрытый рубеж охраны. В качестве соединительного кабеля для СД-1 используется четырехжильный экранированный витой кабель в полиэтиленовой оболочке.

Блок обработки извещателя имеет два входа для подключения чувствительных элементов, каждый из которых может поддерживать до двадцати сейсмодатчиков. Датчики преобразует вибрацию грунта в электрический сигнал, на основании результатов анализа которого извещатель принимает решение о наличии проникновения.

Извещатель обеспечивает:

  • анализ сигналов от чувствительных элементов проводится по десяти частотным полосам в диапазоне 0,75...800 Гц,
  • настройка извещателя осуществляется индивидуально под конкретный тип грунта с учетом его особенностей и других условий на данной местности,
  • алгоритм обработки сигнала автоматически подстраивается под уровень шума окружающей среды, что снижает вероятность ложных срабатываний при изменении погодных условий и т.д.,
  • отдельный шлейф сигнализации для каждого канала (входа),
  • датчик вскрытия корпуса.

Технические характеристики

Напряжение питания

8...28 В

Потребляемая мощность

не более 0,85 Вт

Диапазон рабочих температур окружающей среды

(-50*) -40...+50°C

Степень защиты оболочки БОС

IP65

Степень защиты оболочки сейсмодатчиков

IP68

Максимальное количество сейсмодатчиков на один вход

20 шт. (до 100 м)

Выходы сигнализации:

Тревога по Каналу-1

Тревога по Каналу-2

Неисправность

Вход для настройки и мониторинга

RS-485

* при использовании термостатированного корпуса

В комплект извещателя могут входить (в зависимости от необходимости):

1

Модуль БОС для ИОП "Тополь" сейсмический

1шт

2

Корпус БОС поликарбонатный,  герметичный

1шт

3

Модуль ПУ вибросигнала

2 шт

4

Чувствительный элемент на основе сейсмодатчика СД-1 с  кабелем L=1м

20 шт

5

Пластина монтажная для крепления БОС “Тополь”

1 шт

6

ЗИП-1 для восстановления кабеля

1 шт

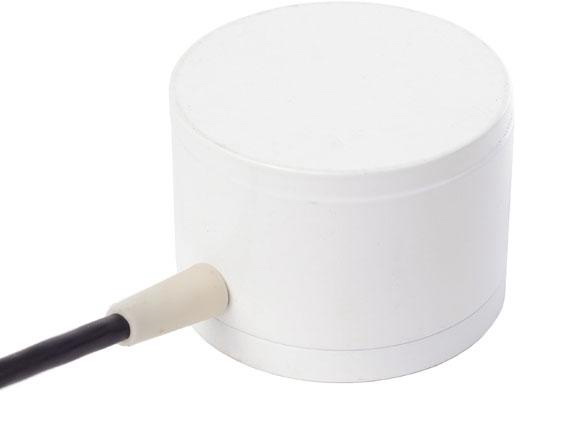

Сейсмодатчик СД-1

Сейсмодатчик СД-1 предназначен для преобразования механических колебаний почвы в электрический сигнал. Применяется в составе извещателя охраны периметра “Тополь” сейсмический в качестве чувствительного элемента, устанавливается непосредственно в грунт.

В составе извещателя “Тополь” сейсмический  СД-1 подключается к предварительному усилителю ПУ вибросигнала на блоке обработки сигналов с помощью четырехжильного экранированного кабеля (питание и сигнал).
Конструктивно СД-1 выполнен в герметичном металлическом корпусе с кабельным выводом.

  • Зона чувствительности сейсмодатчика - окружность диаметром до 5 м (для уплотненного плодородного грунта).
  • Длина кабельного вывода - 1 м.

Технические характеристики

Напряжение питания

4,75...5,25 В

Степень защиты оболочки

IP67

Диапазон рабочих температур окружающей среды

-40...+50°C

Ток потребления не более

0,4 мА
