Підземний вібраційний сповіщувач TRIBO-U

Сповіщувач призначений для захисту об'єктів або територій від проникнення порушника на об'єкт з відсутністю огорожі або вимогами до розміщення прихованої охоронної зони.

Система призначена для виявлення зловмисника:

• ходьба або біг в охоронній зон
• стрибки з огорожі в охоронну зону

Принцип роботи системи

Основою роботи системи є виявлення електричних сигналів у чутливому елементі, що виникає внаслідок механічного впливу порушника на землю який пересувається пішим ходом або стрибками.

Сповіщувач складається з чотирьох канального блоку обробки сигналів (БОС) і чотирьох чутливих кабельних елементів далі (ЧЕ) які укладаються в грунт.

Видача сповіщення про тривогу, на приймально-контрольний прилад, здійснюється окремо по кожному з чотирьох каналів за допомогою «сухих контактів» реле. Для налаштування сповіщувача використовується  інтерфейс RS-485 на відстані 1500 м.

Варіанти влаштування підземної  системи TRIBO-U

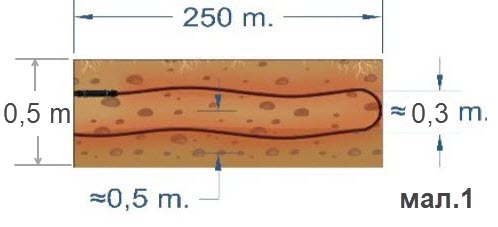

ПРИКЛАД 1. (мал. 1)

• Охоронна зона - 250 метрів, ширина зони – 0,5 метрів.
• Довжина чутливого елемента (максимально) - 500 метрів.
• Охоронна зона складається з 2-х ліній.

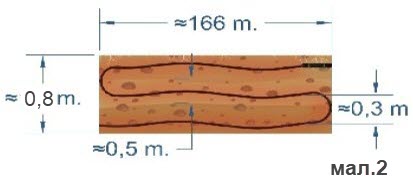

ПРИКЛАД 2. (мал. 2)

• Охоронна зона - 166 метрів, ширина зони – 0,8 метрів.
• Довжина чутливого елемента (максимально) - 500 метрів.
• Охоронна зона складається з 3-х ліній

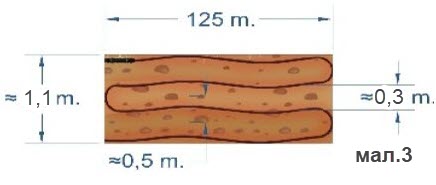

ПРИКЛАД 3. (мал. 3)

• Охоронна зона - 125 метрів, ширина зони - 1,1 метр.
• Довжина чутливого елемента - 500 м.
• Охоронна зона складається з 4 ліній.

Технічні  характеристики

• Довжина  чутливого  елемента  в  одній  зоні до 500м;
• Входи – 4 зони;
• Релейні  виходи – 4 виходи;
• Живлення  10-30 В (постійний  струм);
• Струм  споживання  <  25 мА;
• Робоча температура від -40°C  до + 50° C;
• Тривалість  тривожного  сигналу - не  менше  1 с;

Методи налаштування системи:

• За допомогою RS-485/USB , дротове підключення;
• За допомогою RS-Bluetooth
