Вібраційна система охорони периметра Magus FPS для периметрів довжиною понад 1000

Вібраційна система охорони периметра Magus FPS заснована на використанні спеціального чутливого до вібрації  кабелю (кабель КТК 1,8/3.8), що розміщується на м'яких огорожах виконаних із звареної металевої сітки, колючого дроту типу Єгоза та подібних загороджень.

Механічні дії на кабельний чутливий елемент генерують електричний сигнал при його деформації, згинанні, ударі, формують сигнал тривоги, який дозволяє виявити «порушника», що долає паркан способом перелазу або його руйнування.

Електричний сигнал надходить з чутливого кабельного елемента і обробляється в мікропроцесорному модулі MMFPSPU (далі Mini Unit), який постійно опитується центральним блоком MFPSPUA (далі Unit Analytics). Центральний блок MFPSPUA генерує події для програмної платформи збору та обробки інформацією, побудованою на ПЗ Maguc Command-Control (далі Magus CC).

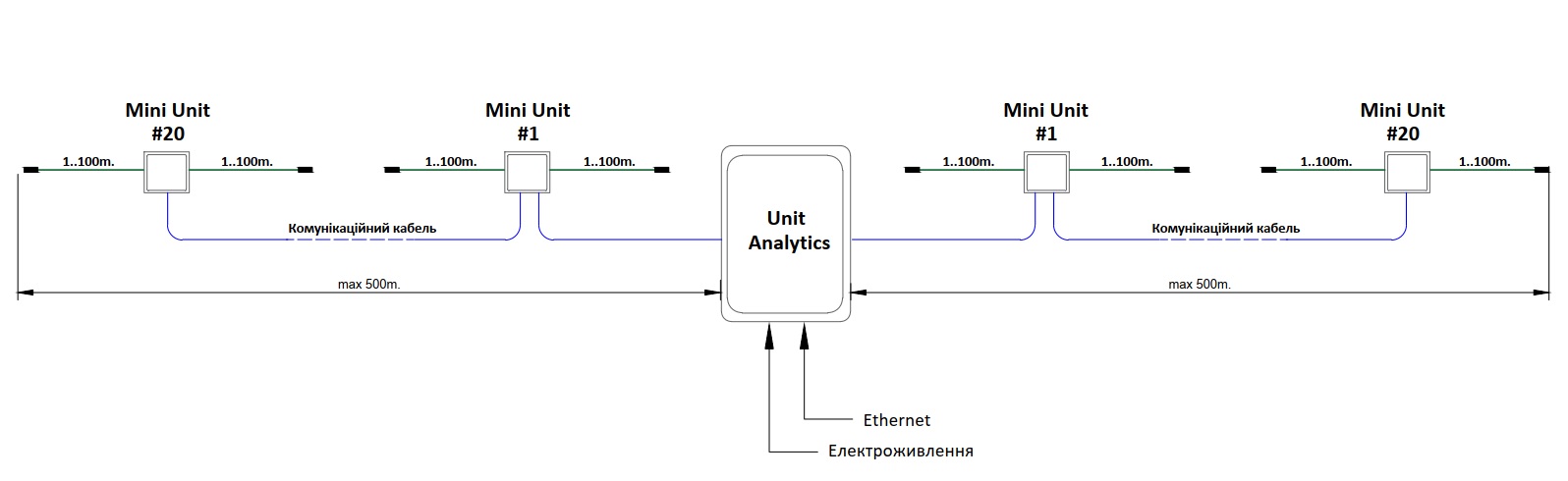

Система призначена для периметрів довжиною понад 1000 м та будується на каскадному підключенні модулів Unit Analytics. Система дозволяє розмістити 20 модулів Mini Unit на відстані до 3м. Всі події від Mini Unit, через комунікаційні кабелі використовуючи інтерфейс RS-485, надходять до центрального блоку Unit Analytics.

Сигнал тривоги передається Ethernet-каналом на Magus CC в комп'ютер або на тривожні штатні релейні виходи для систем збору та обробки інформації сторонніх виробників.

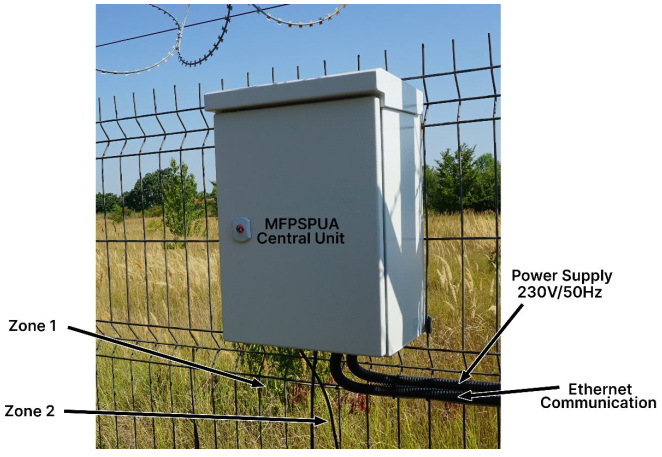

Unit Analytics виконує функції опитування даних з Mini Unit, управління PTZ камерами та передачі сигналів вторгнення на Magus CC по IP-протоколу. Комутація з модулями Mini Unit здійснюється через 2 роз'єми шляхом каскадного підключення ланцюжка модулів. Центральний блок налаштовується через веб-інтерфейс та може надсилати сигнали тривоги на сервер. Блок виконаний у корпусі з АБС-пластику зі ступенем захисту IP65.

Центральний блок оснащений наступними роз'ємами:

• 2-і колодки для комутації по 20 модулів Mini Unit.
• Кабель зв’язку  Ethernet.
• 8 входів для датчиків системи PIDS.
•  8 релейних виходів.

Напруга живлення: 10–60 В постійного струму.
Робоча температура: -20°C до +70°C.

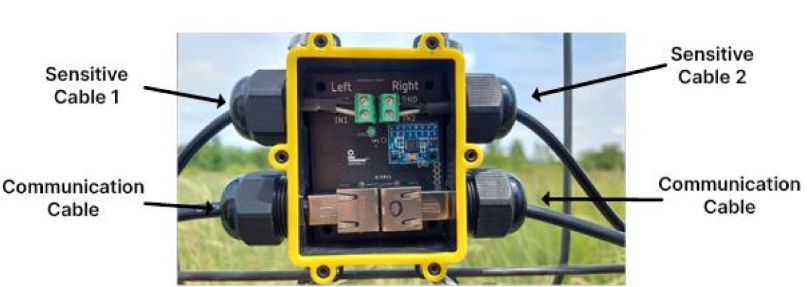

Модуль Mini Unit

Mini Unit приймає сигнал від двох чутливих кабелів, що утворюють зони лівого та правого плеча вібраційної системи блокування периметра. Зони виявлення вздовж периметра формуються шляхом послідовного покаскадного з'єднання. Живлення модуля забезпечує центральний блок Unit Analytics.

Mini Unit оснащений наступними комутаційними елементами:

• 2 роз'єма для підключення чутливих кабелів.
• 2 роз’єма  для комунікаційних кабелів типу RG-45.

Модуль оснащений акселерометричним датчиком, для виявлення вертикального переміщення огорожі, а також датчиком температури, для контролю загорянь у ближньому оточенні.

Вартість систем, а також додаткова інформація по запиту: Тел./viber  +38 067 514-66-11, або e-mail: yugo-zapad@te.net.ua
