MURENA –  однопозиційний об'ємно-чутливий НВЧ датчик, який працює на доплерівському принципі. Цей датчик розроблений для виявлення предметів, що рухаються, і призначений для роботи на зовнішньому периметрі або всередині приміщень.

В датчиках серії MURENA використовуються два доплерівські сенсори, що дозволяє реалізувати функції, характерні для радарів – визначення місця та напрямки руху порушника в межах чутливої ​​зони, визначення зразкових розмірів порушника.

Технологія цифрового аналізу НВЧ сигналів, заснована на алгоритмах «Нечіткої Логіки», дозволяє впевнено розпізнавати порушника, що рухається в будь-якому напрямку в межах чутливої ​​зони, а також ігнорувати перешкоди навколишнього середовища.

Датчики серії MURENA випускаються з довжиною чутливої ​​зони 12 та 24 метри. Максимальна довжина чутливої ​​зони та зона дискримінації об'єктів поблизу датчика регулюються з кроком 1 метр.

Діаграми спрямованості чутливої ​​зони датчиків серії MURENA в залежності від моделі – "об'єм" та "штора".

Відмітні особливості

• Довжина чутливої ​​зони 12 та 24 метри; регульована з кроком 1 метр
• Функція ігнорування ближніх об'єктів SRTD – в межах усієї чутливої ​​зони з кроком 1 метр
• Діаграми чутливої ​​зони - "обсяг" та "штора"
• Цифрова обробка сигналів на основі алгоритмів "Нечіткої Логіки"
• Визначення розмірів, місця та напрямки руху порушника
• Автоматична компенсація температур
• Система антимаскуванн
• Вбудована пам'ять подій
• Інтерфейс RS485 для віддаленого налаштування та контролю стану датчика

Цифрові опції датчиків серії MURENA

Цифровий аналіз за принципами «Нечіткої Логіки»

Цифровий аналіз сигналів, що приймаються, побудований на базі типових моделей порушника, і використовує принципи «Нечіткої Логіки». Ці принципи застосовуються виявлення порушників, рухомих як паралельно, і перпендикулярно осі чутливої зони. У цьому чутливість датчика однакова обох напрямів руху. Крім того, датчик забезпечений цифровим фільтром, що виключає вплив шумів навколишнього оточення, наприклад, дощу.

Функція дискримінації ближніх об'єктів (SRTD)
Функція SRTD дозволяє виключити помилкові спрацьовування датчика від об'єктів (птахів, дрібних тварин), що рухаються у безпосередній близькості від датчика. При налаштуванні можна задавати відстань від датчика, в якому ігноруються предмети, що рухаються (в межах всієї чутливої ​​зони з кроком 1 метр). Так, наприклад, якщо довжина чутливої ​​зони встановлена ​​на позначці 12 метрів, а параметр SRTD – на рівні 8 метрів, то датчик ігноруватиме об'єкти, що рухаються ближче, ніж 8 метрів від датчика та реєструватимуть лише ті об'єкти, які знаходяться в інтервалі відстаней від 8 до 12м.

Визначення розмірів, місця та напрямки руху порушника

Визначення напрямку та розмірів мети датчиків серії MURENAнение в датчиках MURENA двох доплерівських сенсорів працюючих на близьких частотах дозволило реалізувати функції визначення розмірів, місця та напрямки руху порушника. Робота з цими функціями проводиться через інтерфейс програми налаштування WAVE TEST2 в інженерному режимі, тобто. тільки в процесі налаштування датчика. Дані опції допомагають інженеру-інсталятору коректно налаштувати параметри чутливої ​​зони датчика, проаналізувати вплив різних предметів усередині чутливої ​​зони на роботу приладу в режимі реального часу.

Автоматична компенсація температури

Датчик постійно контролює температуру навколишнього середовища для запобігання можливим відмовам. Система дозволяє автоматично компенсувати перепади температури, підтримуючи стабільну роботу датчика.

Датчики серії MURENA випускаються в декількох модифікаціях, що відрізняються один від одного максимальною довжиною чутливої зони і діаграмою спрямованості.

MURENA 12: максимальна довжина чутливої зони 12 метрів; Діаграма спрямованості чутливої зони - 90 ° у горизонтальній площині і 40 ° у вертикальній площині.

MURENA CURTAIN: максимальна довжина чутливої зони 12 метрів; Діаграма спрямованості чутливої зони - 90 ° у горизонтальній площині і 15 ° у вертикальній площині.

MURENA 24: максимальна довжина чутливої зони 24 метрів; Діаграма спрямованості чутливої зони - 45 ° у горизонтальній площині і 18 ° у вертикальній площині.

Контроль стану датчиків серії MURENA

Для підключення до стандартних контрольних панелей у датчиках Murena передбачені вихідні реле: Тривога, Аварія, Відмова. Крім того, контроль стану датчиків можна здійснювати через мережу стандарту RS485 (для датчиків Murena Plus) за допомогою програмно-апаратних засобів системи контролю та управління IB-SYSTEM.

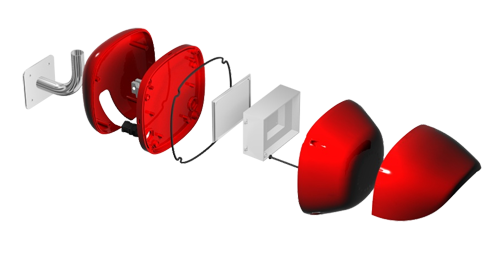

Монтаж датчиків серії MURENA

Датчики серії MURENA можна кріпити на стіні за допомогою спеціальних кронштейнів серії STAFFAMURO з довжиною виносу 10, 30 або 40 см. Для кріплення датчика на циліндричній стійці діаметром 60 мм використовується кронштейн STAFFAPALO з довжиною 10 см. Як додаткові елементи корпусу датчика передбачені козирок для захисту від дощу та задня кришка для захисту кабельних вводів та місця кріплення на кронштейн.

Застосування датчиків серії MURENA

Датчики серії MURENA можуть бути ефективно використані для захисту підходів до будівель, будівельних конструкцій, захисту балконів, терас, щогл, воріт, хвірток і т.п. Датчики можна монтувати також під дахами на фасадах будівель для захисту вікон та дверей від проникнення ззовні. Крім того, датчики MURENA дозволяють перекрити «мертві зони», що утворюються на краях або перетинах зон двопозиційних радіопроменевих датчиків.
