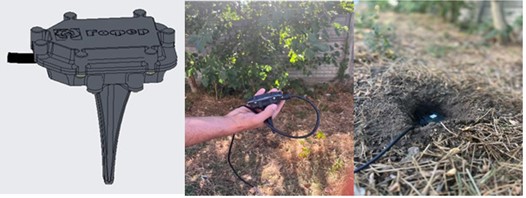

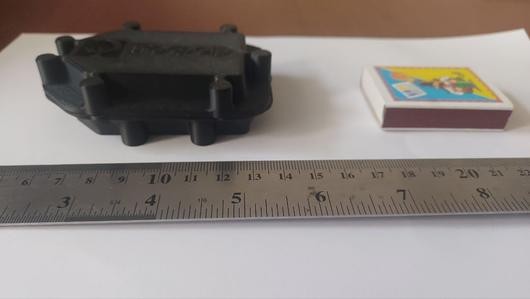

Сейсмічний датчик «ARCTIUM   призначений для виявлення спроб несанкціонованого проникнення на територію, що охороняється, за допомогою підкопів, перетину периметра або інших вібраційних впливів. Датчик перетворює механічні коливання на електричний сигнал, обробляє отриманий сигнал, за рахунок нейронної мережі, самостійно виділяє необхідний сигнал (кроки людини), і передає його в охоронну систему. Може встановлюватися як у ґрунт, так і на тверду основу (бетон, стіна, металева конструкція).

Можливо використовувати для виявлення руху автомобіля, підкопів, рух тяжкої техніки та авіатехніки, яка випромінює низькочастотні хвилі.

Переваги  сейсмічного датчика «ARCTIUM» :

• Простота підключення та можливість приєднання до будь, якої системи охорони.
• Автоматичне налаштування на місцевості;
• Автоматичне розпізнавання людини/автомобіля;
• Нова антивандальна конструкція, в тому числі чутливих елементів, яка дозволяє використовувати його навіть в складних умовах;
• За рахунок підземного розташування неможливість його виявлення та придушення засобами РЕБ;
• Можливість роботи в автономному режимі за умови забезпечення акумулятора та зв’язку.

Систему можна використовувати:

• для захисту периметра державного кордону, приватних будинків, складів, промислових об'єктів та інших об’єктів ;
• виявлення підкопів та механічних втручань у фундамент або ґрунт;
• охорона інженерних комунікацій (тунелі, кабельні канали, трубопроводи);
• моніторинг вібрацій для запобігання прихованим проникненням.

Універсальна сумісність

Датчик сумісний з будь-якою існуючою системою охорони, оскільки має стандартний вихід реле (NO). Він може бути підключений:

• прямо до шлейфу сигналізації;
• до централізованої панелі керування (наприклад, Satel, Risco, Bosch, Ajax Hub – через провідний модуль);
• як додатковий датчик, аналогічний за схемою підключення стандартного датчика руху.

Технічні характеристики

• діапазон виявлення 5-50 м (залежно від ґрунту та налаштувань), при необхідності можливо суттєве збільшення радіусу. Ймовірність хибних спрацювань до 50м відсутня,
• вихід реле тривоги (NO), шлейф охорони живлення 6-38 В,
• споживаний струм до 25 мА,
• робоча температура - 40 +60 ° С,
• ступінь захисту корпусу IP67 (герметичний, для ґрунту).

Схеми підключення

1. Підключення до охоронної панелі (аналогічно датчику руху):

+12V (червоний) → до виходу живлення панелі

(+) GND (чорний) → до загального мінусу панелі (–)

NO (синій/зелений) → до зони/шлейфу панелі сигналізації

I  При підключенні через NO ланцюг замикається при тривозі.

2.Підключення кількох датчиків:

Датчики можна підключати послідовно (для NC) при використанні додаткового обладнання та ПО або паралельно (для NO).

Допускається об'єднання до 250 датчиків в один шлейф - лінію (при дотриманні вимог щодо кабелю та живлення, використання додаткового обладнання та ПО) при побудові системи охорони периметру.
