МайкроТрек (MicroTrak) - Подземная система охраны  периметров

Система MicroTrack, в якій використовуються два паралельних підземних сенсорних кабелю, призначена для захисту зовнішніх периметрів. Це система з підземними сенсорними кабелями, яка адаптується до умов об'єкта. Він не тільки виявляє зловмисника, але і визначає місце його проникнення і являє собою систему охорони периметра з використанням широкосмугової технології частотного зсуву і фазово-кодової модуляції (ES/FCM).

MicroTrack - передовий продукт американської компанії SouthWest Microwave, призначений для захисту зовнішніх периметрів.

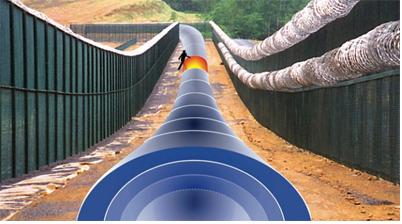

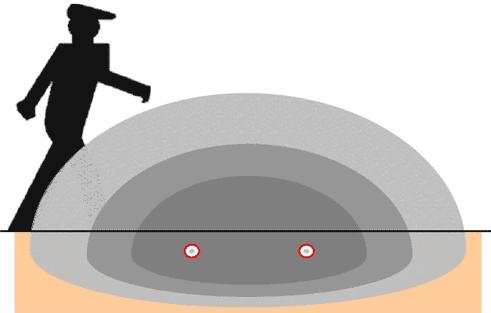

В системі використовуються технології індивідуального налаштування рівня чутливості кожної комірки зони, створеної на кабелі, і вільного форматування сукупних охоронних зон. Дозволяє точно стежити за нерівностями грунту, пристосовуючись до змін висоти або витків лінії периметра, забезпечує велику зону об'ємної чутливості з невидимим полем виявлення (рис. 1) і дозволяє працювати без помилкових «тривог» в складних кліматичних умовах з дуже високою ймовірністю виявлення.

Застосування системи безпеки MicroTrack

Система MicroTrack використовується для виявлення зловмисника, який перетинає кордон об'єкта, що охороняється. Зазвичай система встановлюється всередині території об'єкта біля огорожі по периметру. Система MicroTrack може встановлюватися і на відкритих майданчиках периметрів, де з естетичних міркувань встановлені тільки низькі декоративні огорожі, що обмежують доступ стороннім, а також великим тваринам, і службовці для зниження ймовірності помилкових спрацьовувань.

Типові сфери застосування системи:

• Військові об'єкти
• Стоянка літаків
• Державні установи
• Атомні електростанції
• Електричні підстанції
• Складські площі
• Фармацевтичне виробництво
• В'язниця
• Комерційні аеропорти
• Престижні житлові будинки
• Об'єкти нафтогазового сектору
• Науково-дослідні центри
• Банківські та комп'ютерні центри
• Автостоянки
• Об'єкти зв'язку
• Перетин кордону

Характеристики системи MicroTrack

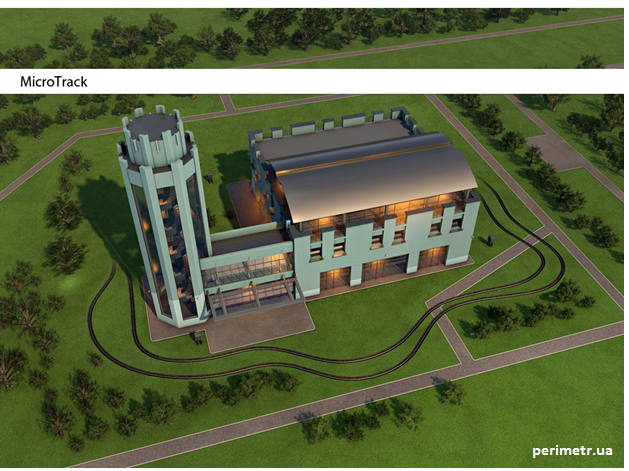

Система MicroTrack складається з процесора і одного або двох комплектів підземних сенсорних кабелів, прокладених в два проходи (рис. 2). Навколо кожного плеча сенсорного кабелю формується поле виявлення, кожен з яких може мати максимальну довжину 200 метрів. Таким чином, один комплект системи захищає периметр довжиною до 400 метрів. Сенсорні кабелі можна прокладати як в землі, так і в асфальті або бетоні. Процесор системи використовує широкосмугову технологію  для формування об'ємного поля виявлення вздовж кабелів датчика. Дана технологія забезпечує виключно високу ймовірність виявлення, менший показник помилкових спрацьовувань в порівнянні з іншими системами аналогічного призначення.

Система MicroTrack призначена для виявлення зловмисника, який долає периметр, що охороняється, при ходьбі, бігу, повзанні, перекочуванні або стрибку. Система дозволяє визначити точку вторгнення з точністю приблизно до 2-3 метрів. Він продовжує працювати в несприятливих і мінливих погодних умовах - дощі, вітрі, снігу і граді, туманах, піщаних бурях і сейсмічних явищах. Процесор передає по одному з двох кабелів багаточастотний радіосигнал, який виконує роль передавальної антени, що випромінює енергію по всій довжині кабелю. Другий кабель датчика виконує роль приймальної антени і передає дані про записаний сигнал процесору. В результаті цього процесу утворюється поверхнева електромагнітна хвиля, що поширюється над поверхнею землі по чутливим кабелям. Порушник, перетинаючи бар'єр, змінює параметри поверхневої хвилі, що призводить до зміни сигналу в приймальному кабелі. Процесор аналізує фазу і амплітуду прийнятого сигналу, порівнюючи його з сигналом, що передається. Якщо зафіксовані зміни відповідають сигналу від порушника, то процесор формує «тривожний» сигнал.

Відмінні риси та переваги системи MicroTrack

Система MicroTrack забезпечує недосяжне в інших системах поєднання функцій і переваг для захисту зовнішніх периметрів.

Серед відмінних рис системи:

• Невидиме чутливе поле - це прихована установка системи.
• Широка зона виявлення – чутлива до об'єму та високоефективна система виявлення.
• Точне дотримання грунтового профілю - вигин по контуру існуючого периметра.
• Визначення місця вторгнення - можливість виявити зловмисника в будь-якій точці охоронної зони.
• Налаштування рівня чутливості – датчик точно підлаштовується під умови об'єкта, тому чутливість системи рівномірна по всій довжині кабелю датчика.
• Вільне форматування зон – кожну пару сенсорних кабелів довжиною 210 метрів можна розділити на 100 зон, що становить приблизно 200 зон на один процесор.
• Віддалена діагностика по мережі – для швидкого усунення несправностей і зниження витрат на обслуговування.
• Однорідний кабель датчика – для зручності ремонту.
• Заводські роз'єми – для підвищення надійності та усунення польових робіт з установки роз'ємів.

Порівняння з підземними кабельними системами попереднього покоління

Конструкція системи MicroTrack забезпечує значні переваги ефективності в порівнянні з іншими системами і долає ряд обмежень, властивих іншим системам з підземними сенсорними кабелями. Одні з цих переваг роблять істотний вплив на продуктивність системи, інші дозволяють розширити спектр застосування обладнання, а треті спрощують процеси установки і настройки, знижуючи загальну вартість системи

Система з попередніми поколіннями підземних сенсорних кабелів
