Призначення

Якщо звичайний паркан спільно з технічними засобами охорони периметра є просто пасивною фізичною перешкодою і може бути обладнаний датчиками виявлення, то електрошокові засоби охорони периметрів - це активна система виявлення порушника, яка реагує на спробу вторгнення, відбиває напад порушника, сповільнює час подолання кордону, і до того ж виконує всі ці функції без втручання охоронця.
Система призначена для створення дротового електризованого загородження різної конфігурації:

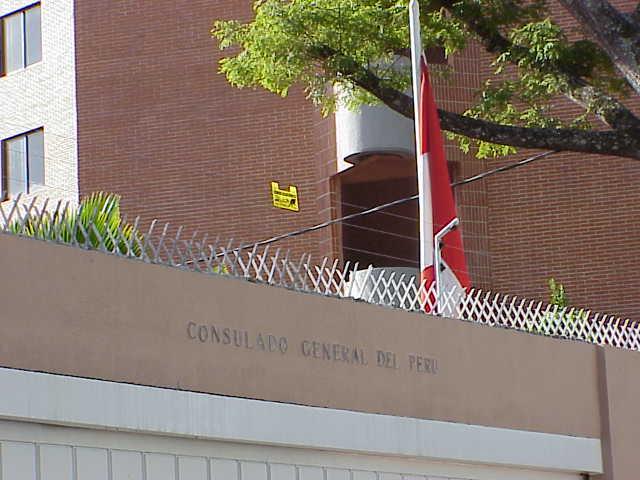

• на наявні паркани будь-якого типу у вигляді козирка;
• зверху стін і дахів у вигляді козирка;
• спільно з наявним парканом у вигляді другого паркану;
• як окремий паркан, що стоїть окремо.

Принцип дії

Електрошоковий засіб охорони периметра складається з оголених електродротів з низьким і високим потенціалом, що чергуються і несуть електроімпульси високої напруги і спричиняють не летальний відбивний шок у порушника. Внаслідок впливу на огорожу (замикання або обрив дротів) активізується сигнал, у вигляді спрацьовування контактів реле, який надходить на охоронну панель. Кількість проводів, відстань між ними, довжина зони є різними конфігураціями, які зазвичай використовуються відповідно до вимог з охорони об'єкта. Електрична дротова огорожа може бути встановлена вертикально або під кутом для забезпечення більш широкої фізичної перешкоди.

 Склад

Система складається з:
1) Електронного блоку (контролер) з цифровим мікропроцесорним керуванням і перетворювачем напруги ESBA 275 моделі 1H1L1E (2H2L2E) для підключення:
2) Одного (двох) шлейфів високої напруги - петлі дроту, що електризується, з можливістю електрошоку;
3) Одного (двох) шлейфів низької напруги, який можна використати для під'єднання петлі дроту (сигнал тривоги формують у разі обриву або замикання дротів між собою).

У контролері передбачено:

• світлодіодна індикація імпульсів високої напруги на виході;
• світлодіодна індикація тривоги за шлейфом низької напруги;
• світлодіодна індикація розряду батарей;
• вихідне реле з «сухими контактами» для під'єднання до будь-якої приймально-контрольної
• панелі охоронної сигналізації.

4) Проміжні та кінцеві ізолюючі опори різного перетину.

Переваги

• Легко встановлюється на існуючій стіні або паркані, або, як окремий периметровий паркан, що стоїть окремо;
• Являє собою фізичну перешкоду для подолання якої потрібен певний час;
• Викликає електрошок, що відбиває порушника;
• Діє як психологічний бар'єр, що утримує від спроб порушення тих осіб, які вже спробували його вплив на собі;
• Забезпечує високий рівень виявлення - здатність виявити спроби порушення і викликати сигнал тривоги;
• Низька вартість обслуговування;
• Електропроводи можуть виконувати функцію основного загородження, таким чином, відпадає необхідність встановлювати паркан;

Технічні характеристики

Напруга живлення ,В    +12 пост. струму
Струм споживання від джерела 12 В для 1H1L1E (2H2L2E), mA 52
Період проходження імпульсів високої напруги, 1 с
Амплітуда імпульсу високої напруги, 5000...8000 В
Допустиме падіння високої напруги через кліматичні умови (за умови збереження охоронної умов (при збереженні охоронної функції), до 500 В
Діапазон робочих температур, С -40-...+70 С

Переваги GM технології перед іншими електрошоковими системами:

Технологія G.M. дає можливість системі автоматично адаптуватися до мінливих умов навколишнього середовища і мінливих умов на місці. Адаптований поріг не постійний, змінюється відповідно до умов середовища такими, як рівні вологості, пил і т.д. з тим, щоб зберігати найвищий поріг сигналу. Система може бути попередньо запрограмована відповідно до специфічних умов місцевості. Будь-які необхідні зміни здійснюються шляхом зміни параметрів мікропроцесора. Адаптивна порогова здатність знижує обсяг періодичного обслуговування необхідного забору.
