Вібраційна система охорони периметру марки TREX

Вібраційна система охорони периметру марки TREX,призначена для блокування об'єктів, що мають загородження із зварних металевих сітчастих панельних огорож і є системою вібраційного виявлення порушника. Обладнання та програмне забезпечення проводиться в Україні.

Вібраційні датчики системи являють собою сенсорну лінію з розташованими на ній до 33-х вібраційних високочутливих датчиків (на 100 погонних метра периметра) які штатно знаходяться на заводській косі і кріпляться на огорожі по всій довжині периметра.

Датчики виявляють порушника при спробі подолання чи руйнування елементів конструкції огорожі. Корпус вібраційного датчика герметичний та виконаний з атмосферостійкого полімерного матеріалу.

Датчик не реагує на дію електромагнітних полів та випромінювань.

Монтаж датчиків на кабелі проводиться на підприємстві-виробнику, що гарантує стабільну якість сенсорної лінії, що виготовляється.

Основні технічні характеристики системи:

•  ймовірність виявлення людини при масі тіла порушника не менше 45 кілограм……….0,98;

•  кількість хибних тривог на 1 км периметра протягом 1 року……………………………………не більше 2;

• наявність пристрою компенсації погодних умов…………………………………………………………є;

• протяжність зони виявлення (зона локалізації)……………………………………………………………100м;

• час готовності системи до роботи після подачі електроживлення, (хв)…………………2;

• максимальна довжина периметра, що охороняється………………………………………………………………………………більше 50 км;

• час роботи від резервного джерела живлення за відсутності напруги мережі живлення, (година)…………………………не менше 2;

• сезонне налаштування системи………………………………………….……не потрібно;


• технічний ресурс елементів системи………………………….………………15 років;

• гарантійний термін експлуатації……………………………………………..……..3 роки.

Система забезпечує надійну роботу при:

• поривах вітру ……………………………………………………….……… до 25 м/сек;
• температурі навколишнього середовища………………………………………… - 40 ÷ +70 °С;
• величині сніжного та трав'яного покриву ..……………..………………. до 2 метрів;
• вплив атмосферних опадів у перерахунку на воду …………… до 50 мм/год;
• грозових розрядах на видаленні…………………………………………. понад 100 м-код;
• русі залізничного транспорту видаленні…………………………………. понад 10 м-коду.

Система розрізняє такі стани шлейфу охорони:

Визначено тривогу (спроба подолання чи руйнування огородження)

"Спроба диверсії"

Встановлено спробу навмисного виведення сенсорної лінії з ладу за допомогою «мостового» виключення датчиків із сенсорної лінії.

Порушення цілісності кабелю сенсорної лінії

"Коротке замикання"

Визначено коротке замикання шлейфу охорони

Лінійний блок обробки сигналу (БОС) є модульною конструкцією в герметичному боксі.

БОС встановлюється безпосередньо на огорожі периметра, або на додатковій винесеній стійці і призначений для:

• прийому та обробки сигналів, що надходять від датчиків сенсорної лінії;
•  кваліфікації тривожної ситуації за результатами процесорної обробки сигналів датчиків;
•  контролю стану 8 зон охорони, загальною довжиною до 800м;

• управління 8-ма вбудованими багатофункціональними ре
• ле; захисту від перенапруги та грозових розрядів шлейфів охорони та шини даних;
•  інтеграцію із системами відеоспостереження, контролю доступу, охоронного освітлення та ін. на апаратному рівні.

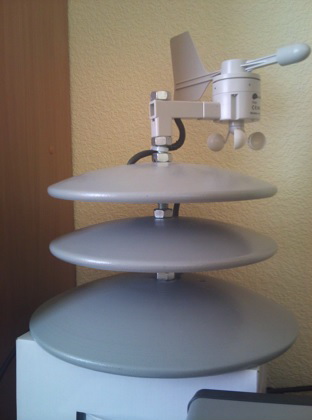

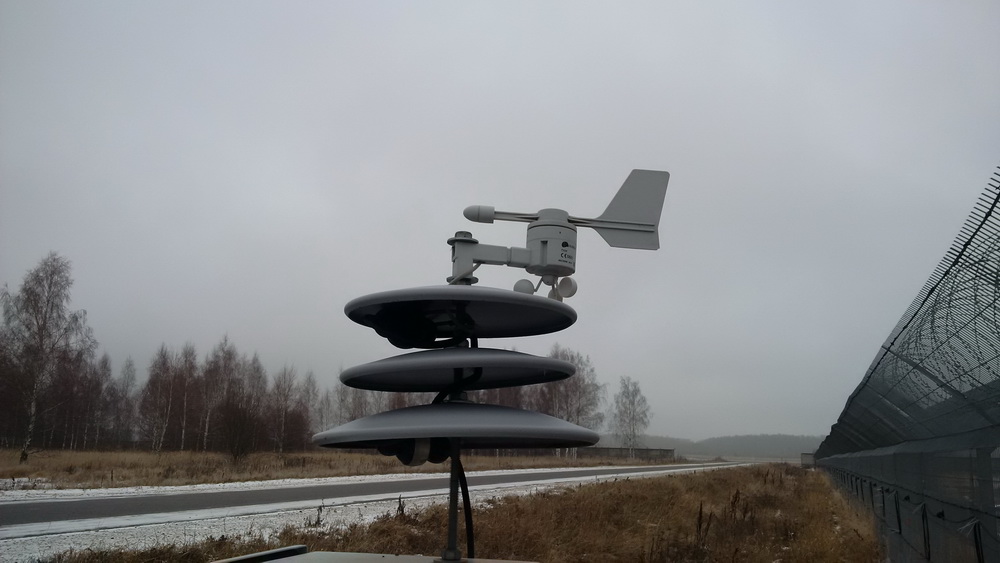

Модуль компенсації погодних умов (метеостанція) призначений для обліку впливів погодних умов, що змінюються, таких як вітер, дощ, град, з метою мінімізації хибних спрацьовувань.

Метеостанція контролює стан навколишнього середовища за 3-ма параметрами:

• швидкість вітру;
• напрямок вітру;
• наявність та інтенсивність опадів у вигляді граду або дощу.

Метеостанция передаёт

Метеостанція передає блоку обробки сигналу інформацію про поточний стан щодо впливів довкілля. Дані оцифровуються і застосовуються для селекції тривожних сигналів на тлі перешкод, обумовлених погодними умовами. Сигнали, що отримуються від реального впливу порушника на огорожу, будуть яскраво виражені після компенсації складової перешкоди. Чутливість кожної зоні блоку обробки коригується окремо.

Центральний контролер системи призначений для:

• контролю стану блоків обробки сигналу та стану лінії зв'язку з ними;
• відображення в текстовому та звуковому вигляді тривожної інформації, що надходить з блоків обробки сигналу;
•  контролю стану блоків обробки сигналу та стану лінії зв'язку з ними;
• відображення в текстовому та звуковому вигляді тривожної інформації, що надходить з блоків обробки сигналу;
• здійснення централізованого енергозабезпечення 10 ближніх блоків обробки сигналу;
• зберігання у пам'яті всіх налаштувань системи у разі відмови серверного обладнання (персонального комп'ютера графічної станції);
• зберігання тривожної інформації, що надходить у буфері тривог до моменту обробки їх оператором;
•  постановки/зняття зон з охорони, зміни чутливості охоронних шлейфів, обробки тривожної інформації із вбудованої клавіатури у разі відмови персонального комп'ютера графічної станції;
•  прийому тривожних сигналів від блоків обробки сигналу;
•  програмування параметрів виявлення підключених БОС при інсталяції системи;
•  програмування вихідних реле БОС, для управління виконавчими елементами системи;
•  передачі тривожних сигналів та інформації про технічний стан системи до персонального комп'ютера графічної станції для відображення на екрані дисплея ПК.

Пульт централізованого спостереження та управління (на базі персонального комп'ютера) призначений для:

• прийому та відображення тривожної інформації про стан контрольованого периметра на графічній схемі об'єкта, що виведена на екран дисплея або на табло колективного користування;

• отримання та відображення інформації про технічний стан лінійних засобів системи (встановлених на периметрі);

• дистанційної зміни параметрів виявлення лінійних засобів системи;

• видачі сигналів управління виконавчими елементами комплексу безпеки (поворотними пристроями камер відеоспостереження, охоронним освітленням, механічним приводом відкриття воріт тощо) під час інтеграції засобів комплексу на програмному рівні;

• зберігання у файлах даних одержуваної інформації про всі події, що відбуваються в системі;

• забезпечення ієрархічного доступу користувачів до функції управління системою та виведення інформації.

Зручний інтерфейс користувача не вимагає спеціальної підготовки операторів і дозволяє:

• здійснювати роздільну постановку та зняття з охорони окремих зон (ділянок периметра, воріт, хвірток тощо),
• Регулювати чутливість кожної зони окремо.

Високий рівень універсалізації системи дозволяє підключати до її охоронних шлейфів практично будь-які сповіщувачі, що мають на виході «сухий контакт реле». Це дозволяє інформаційному середовищі однієї системи будувати кілька технічних рубежів засобів виявлення.

Мережева версія програмного забезпечення дозволяє створювати необмежену кількість робочих місць операторів, з можливістю поділу їх функціональних повноважень.

Створення інтегрованих комплексів безпеки периметру об'єкту

Для підвищення ефективності роботи системи охорони периметра та ідентифікації тривожних повідомлень на більшості об'єктів можливе використання інтеграції системи TREX із системою відеоспостереження.

Інтеграція дозволяє виводити на екран монітора оператора зображення тривожної ділянки, де виявлено порушення периметра.

Інтеграція може бути реалізована на апаратному рівні – з використанням програмованих вихідних реле блоків обробки сигналізації або на програмному рівні. Власне програмне забезпечення системи розроблене в Україні та дозволяє інтегрувати її програмно з будь-якою системою відеоконтролю за наявності протоколу обміну. Гарантійний термін експлуатації системи сигналізації становить три роки. Гарантійний термін обчислюється з постачання устаткування об'єкт монтажу. Гарантійний термін експлуатації зовнішньої огорожі (якість завданого гальванопокриття) складає 10 років з моменту встановлення на об'єкті Замовника.
