MURENA



MURENA – однопозиционный объемно-чувствительный СВЧ датчик

MURENAоднопозиционный объемно-чувствительный СВЧ датчик, работающие на доплеровском принципе. Этот датчик разработан для обнаружения движущихся предметов и предназначен для работы на внешнем периметре или внутри помещений.

В датчиках серии MURENA используются два доплеровских сенсора, что позволяет реализовать функции, характерные для радаров – определение места и направления движения нарушителя в пределах чувствительной зоны, определение примерных размеров нарушителя.
Технология цифрового анализа СВЧ сигналов, основанная на алгоритмах «Нечеткой Логики» позволяет уверенно распознавать нарушителя движущегося в любом направлении в пределах чувствительной зоны, а также игнорировать помехи окружающей среды.
Датчики серии MURENA выпускаются c длиной чувствительной зоны 12 и 24 метра. Максимальная длина чувствительной зоны, а также зона дискриминации объектов вблизи датчика регулируются с шагом 1 метр.
Диаграммы направленности чувствительной зоны датчиков серии MURENA в зависимости от модели – “объем” и “штора”.

Отличительные особенности

  • Длина чувствительной зоны 12 и 24 метра; регулируемая с шагом 1 метр
  • Функция игнорирования ближних объектов SRTD - в пределах всей чувствительной зоны с шагом 1 метр
  • Диаграммы чувствительной зоны -  "объем” и “штора”
  • Цифровая обработка сигналов на основе алгоритмов «Нечеткой Логики»
  • Определение размеров, места и направления движения нарушителя
  • Автоматическая компенсация температуры
  • Система антимаскирования
  • Встроенная память событий
  • Интерфейс RS485 для удаленной настройки и контроля состояния датчика



Элементы датчиков серии MURENA



Цифровые опции датчиков серии MURENA

Цифровой анализ на принципах «Нечеткой Логики»
Цифровой анализ принимаемых сигналов построен на базе типовых моделей нарушителя, и использует принципы «Нечеткой Логики». Эти принципы применяются для обнаружения нарушителей, движущихся как параллельно, так и перпендикулярно оси чувствительной зоны. При этом чувствительность датчика одинакова для обоих направлений движения. Кроме того, датчик снабжен цифровым фильтром, исключающим влияние шумов окружающей обстановки, например, дождя.

Функция дискриминации ближних объектов (SRTD)
Функция SRTD позволяет исключить ложные срабатывания датчика от объектов (птиц, мелких животных), движущихся в непосредственной близости от датчика. При настройке можно задавать расстояние от датчика, в котором игнорируются движущиеся предметы (в пределах всей чувствительной зоны с шагом 1 метр). Так, например, если длина чувствительной зоны установлена на отметке 12 метров, а параметр SRTD – на уровне 8 метров, то датчик будет игнорировать объекты, движущиеся ближе, чем 8 метров от датчика и регистрировать только те объекты, которые находятся в интервале расстояний от 8 до 12 м.

Определение  размеров, места и направления движения нарушителя
ПримеОпределение направления и размеров цели датчиков серии MURENAнение в датчиках MURENA двух доплеровских сенсоров работающих на близких частотах позволило реализовать функции определения размеров, места и направления движения нарушителя. Работа с этими функциями производится через интерфейс программы настройки WAVE TEST2 в инженерном режиме, т.е. только в процессе настройки датчика.
Данные опции помогают инженеру-инсталлятору корректно настроить параметры чувствительной зоны датчика, проанализировать влияние различных предметов внутри чувствительной зоны на работу прибора в режиме реального времени.

Автоматическая компенсация температуры
Датчик постоянно контролирует температуру окружающей среды для предотвращения возможных отказов. Система позволяет автоматически компенсировать температурные перепады, поддерживая стабильную работу датчика.


Динамическое антимаскирование
В датчике имеется система обнаружения попыток маскирования прибора с целью его блокировки. При обнаружении попытки блокировки датчик выдает сигнал тревоги.

Чувствительная зона датчиков серии MURENA

Датчики серии MURENA выпускаются в нескольких модификациях отличающихся друг от друга максимальной длиной чувствительной зоны и диаграммой направленности.

Диаграмма чувствительной зоны датчика MURENAMURENA 12: Максимальная длина чувствительной зоны 12 метров; Диаграмма направленности чувствительной зоны - 90° в горизонтальной плоскости и 40° в вертикальной плоскости.






Диаграмма чувствительной зоны датчика MURENA CURTAINMURENA CURTAIN: Максимальная длина чувствительной зоны 12 метров; Диаграмма направленности чувствительной зоны - 90° в горизонтальной плоскости и 15° в вертикальной плоскости.





Диаграмма чувствительной зоны датчика MURENA 24MURENA 24: Максимальная длина чувствительной зоны 24 метров; Диаграмма направленности чувствительной зоны - 45° в горизонтальной плоскости и 18° в вертикальной плоскости.






Настройка датчиков серии MURENA

Для настройки в датчиках MURENA предусмотрены светодиодные индикаторы и поворотные переключатели с помощью которых устанавливаются все параметры датчика. Кроме того, в датчиках имеется встроенный зуммер, упрощающий проведение “ход-теста” и определение геометрии чувствительной зоны.
В датчиках серии MURENA с индексом PLUS предусмотрен сетевой интерфейс RS485, который позволяет осуществлять местную или дистанционную настройку с помощью программы WAVE TEST2.
Такой способ настройки позволяет быстро и удобно настроить датчик, провести его диагностику, а также загрузить и просмотреть журнал событий.

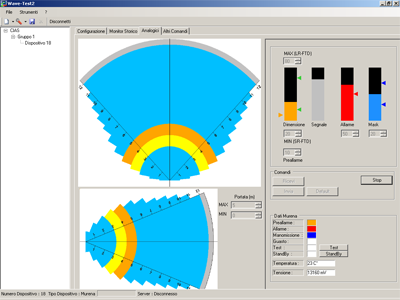

Интерфейс программы WAVE TEST2.

Контроль состояния датчиков серии MURENA

Для подключения к стандартным контрольным панелям в датчиках Murena предусмотрены выходные реле: Тревога, Авария, Отказ. Кроме того, контроль состояния датчиков можно осуществлять по сети стандарта RS485 (для датчиков Murena Plus) с помощью программно-аппаратных средств системы контроля и управления IB-SYSTEM.

Монтаж датчиков серии MURENA

Датчики серии MURENA можно крепить на стене с помощью специальных кронштейнов серии STAFFAMURO с длиной выноса 10, 30 или 40 см. Для крепления датчика на цилиндрической стойке диаметром 60 мм используется кронштейн STAFFAPALO c длиной выноса 10 см.
В качестве дополнительных элементов корпуса датчика предусмотрены козырек для защиты от дождя и задняя крышка для защиты кабельных вводов и места крепления на кронштейн.

Применение датчиков серии MURENA

Датчики серии MURENA могут быть эффективно использованы для защиты подходов к зданиям, строительным конструкциям, для защиты балконов, террас, мачт, ворот, калиток и т.п. Датчики можно монтировать также под крышами на фасадах зданий для защиты окон и дверей от проникновения извне.
Кроме того, датчики MURENA позволяют перекрыть «мертвые зоны», образующиеся на краях или на пересечениях зон двухпозиционных радиолучевых датчиков.
