FMW-3, FMW-3.1,



«FMW-3» «FMW-3/1»

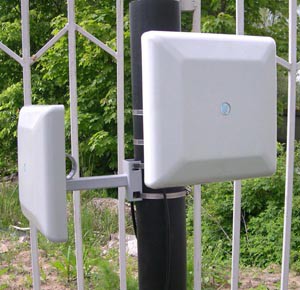

Извещатель двухпозиционный радиолучевой FMW 3 Извещатель двухпозиционный радиолучевой FMW 3-1

Извещатель относится к группе  двухпозиционных радиолучевых средств обнаружения, состоящих из приемника и передатчика. Принцип действия извещателя основан на создании в пространстве между передатчиком и приемником электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля при пересечении зоны обнаружения нарушителем. Извещатель обеспечивает непрерывную круглосуточную работу и сохраняет свои характеристики при температуре окружающей среды от минус 40°С до 50°С и относительной влажности воздуха до 98% при температуре 35°С. Извещатель работоспособен и не выдает тревожного извещения при:

    • воздействии осадков в виде дождя, тумана и снега;
    • воздействии солнечной радиации;
    • воздействии ветра со скоростью до 30 м/сек;
    • движении в зоне обнаружения птиц и мелких животных (крыса, кошка);
    • высоте неровностей в зоне обнаружения не более + 0,3 м;
    • высоте снежного покрова без дополнительных регулировок до 0,5 м;
    • высоте травяного покрова до 0,3 м.
    • воздействии электромагнитных помех по ГОСТ Р 50009-92.

Высокая помехоустойчивость. Микрополосковая технология изготовления СВЧ блоков.
Цифровая обработка сигналов.  Простота и надежность узлов крепления. Визуальный контроль операции настройки и проверки работоспособности. Возможность подключения к различным системам сбора информации.
Технические характеристики


Зона отторжения извещателей от инженерных ограждений до оси, соединяющей блоки приемный и передающий



«FMW-3»

«FMW-3/1»

«FMW-3/2»

Длина зоны обнаружения извещателя

от 10 до 200 м

от 10 до100 м

от 5 до 35 м

Ширина зоны обнаружения при длине участка

200м - не более 5м
100м - не более 3м
50м   - не более 2м

100м - не более 3м
40м - не более 2м
20м - не более 1,5м

35м - не более 1,5м
15м - не более 1м
5м   - не более 0,75м

Высота зоны обнаружения извещателей при максимальной длине

не менее 1,8 м

не менее 1,6 м

не менее 1,6 м

не менее 2,5 м

не менее 1,5 м

не менее 1,0 м

Габаритные размеры без КМЧ (мм)

205х205х80  (ПРМ-Б), (ПРД-Б)

205х130х70  (ПРМ-С), (ПРД-С)

110х95х70 (ПРМ-М), 110х95х75(ПРД-М)

Масса с КМЧ (кг)

1,0 (ПРМ-Б)
1,0(ПРД-Б)

0,9 (ПРМ-С),
0,9(ПРД-С)

0,9 (ПРМ-М),
0,4 (ПРД-М)

Извещатель обеспечивает выдачу тревожного извещения при:

  • пересечении человеком зоны обнаружения со скоростью 0,3 - 10 м/сек;
  • дистанционном контроле работоспособности;
  • снижении напряжения питания ниже нормы;
  • одновременном пропадании напряжений сети и резервного питания;
  • попытке маскирования блока приемного извещателя;
  • при выходе из строя блоков извещателя;
  • попытке вскрытия блоков извещателя.

Вероятность обнаружения нарушителя - не менее 0,98. Напряжение питания - 12…30 В или через блок питания от сети 220 В. Длительность тревожного извещения - не менее 3 сек.
Время готовности после подачи питания - не более 30 сек. Время готовности после выдачи тревожного извещения - не более 0,5 сек. Ток потребления - не более 0,04 А.
Параметры исполнительного реле:

  • размыкание «сухих» контактов;
  • коммутируемый ток до 0,2 А;
  • коммутируемое напряжение до  В.

Рабочая частота извещателя - (9500 + 200) МГц. Степень защиты оболочки – IP-55.

Установка – охват опоры диаметром 70…200 мм стальной гибкой стяжкой с последующим жестким фиксированием кронштейна. Монтаж – расключение маркированных проводов жгутов блоков извещателя на контакты распределительной коробки в соответствии с монтажной схемой. Юстировка – ориентирование блоков извещателя по углу места и азимуту на прием максимума излучаемого сигнала. Контроль работы подключаемым вольтметром. Настройка – установка порогов срабатывания извещателя при различной тактике  пересечения зоны обнаружения в соответствии с длиной охраняемого участка и его рельефом. Контроль работы соответствующими индикаторами. Проверка работоспособности – контрольные проходы или дистанционная.

Комплект поставки

Блок передающий                                                  1 шт.
Блок приемный                                                       1 шт.
Комплект монтажных частей                                    1 компл.
Комплект инструментов и
принадлежностей                                                   1 компл.
Блок питания (по отд. заказу)                                  1 шт.
ТО и инструкция по эксплуатации                          1 шт.
Паспорт                                                                1 шт.
