STA-414.



1.Назначение.

Извещатель STA-414 разработан для обнаружения людей, перемещающихся через охраняемую зону со скоростью 0,2…5,0 м/сек. Регулировкой АПД возможно обнаружение животных, учитывая их размеры и разницу температур животных и фона.

2. Общие сведения.

Извещатель STA-414 имеет прочный корпус для использования в уличных условиях. С помощью регулировки адаптивного порога декодирования (АПД), величины сигнала от объекта обнаружения, отличной от фонового сигнала, при котором возникает тревога, снижается возможность ложных тревог. Управляемый обогреватель оптики, встроенный в извещатель, предотвращает образование конденсата на стеклянном зеркале.
Температурная компенсация, обогреватель оптики и цифровая обработка сигнала значительно снижают изменение чувствительности извещателя при изменениях в условиях окружающей среды.





2. Основные приемущества.



  1. Большая дальность действия
  2. Высокоточная зеркальная мультифокусная оптика
  3. Двойная фильтрация
  4. Адаптивный порог декодирования (АПД)
  5. Термокомпенсация и обогреватель оптики
  6. Удобная ручная и графическая настройка с помощью тестера IT 44 и телескопа ZA P 03
  7. Низкое потребление тока


3.Технические данные.

Метод детекции                  пассивный инфракрасный
Площадь                             150 м, дифференц. штора, 1.5°
Сенсоры                              пироэлектрический, дифференцировнная матрица
Спектральный отклик        8-14 мкм, двойная фильтрация
Тревожные выходы            Н.З./Н.О. 28 В, 0.25 А
Время разогрева                 60 сек.
Питание                              10.5-28 В пост.
Потребление                       22 мА
Рабочая температура         -40° ~ +60°С
Питание обогревателя       12/24 В пост., 2 Вт
Влажность                           95%
Изоляция                             корпус - IP64, сальник кабеля - IP53
Вес                                       1.25 кг.

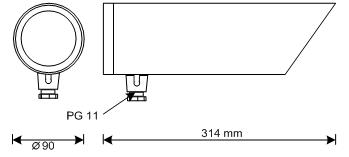

Размеры извещателя



Диаграмма направленности

Вид сбоку



Вид сверху
