Назначение.
Извещатели серии LX предназначены для использования как в системе охранной сигнализации внешнего применения. Модели LX-402 и LX-802N не только просты в установке, но, прежде всего, они обеспечивают высокую степень защиты от ложных срабатываний, вызванных прямым солнечным светом. Обычные пассивные инфракрасные извещатели внешнего использования подвержены ложным срабатываниям из-за солнечного света. Но детекторы OPTEX LX-402/802N с двойным экранированием выдерживают 100,000 люкс прямого света (при закате и восходе). Это обеспечивает стабильную работу извещателей OPTEX и их самое широкое применение.
Основные отличительные особенности LX-402/802N.
- Надёжная работа
- Крепкая конструкция
- Температурная компенсация
- Автоматическая настройка чувствительности в соответствии с температурой окружающей среды
- Крепкие, устойчивые к воздействию тепла корпус и линза.
- Выбираемая зона детекции
- Зоны детекции (многоуровневая или с аллеей для животных) могут быть установлены перемещением платы в детекторе и настройкой зеркала.
- Выбираемая чувствительность (высокая, средняя, низкая)
- Экранированная мультифокусная оптика с защитой от ультрафиолет
Технические данные
Модель |
LX-402 |
LX-802N |
Метод детекции |
Пассивный инфракрасный |
Зоны |
Многоуровневая |
40 зон |
12 зон |
Аллея для животных |
18 зон |
4 зоны |
Высота установки |
Многоуровневая |
2…5 м макс. |
Аллея для животных |
1,2…1,5 м |
Скорость обнаружения |
0,3..1 м/с |
Регулировка чувствительности |
3 позиции (высокая, средняя, низкая) |
Световой индикатор |
СИД загорается при тревоге |
Длительность тревоги |
2±1 с (таймер задержки) |
Тревожный выход |
Н.О./Н.З. 28 В пост.0,2 А макс. |
Счётчик импульсов |
2 (20±5 сек) |
Светочувствительный элемент |
Регулировка от дневного к ночному свету (10…100000 люкс) |
Питание |
12В пост. ± 10% |
Потребление |
25мА макс. |
Место устоновки |
Внутри помещения или на улице |
Рабочая температура (с подогревателем) |
-350 … +500 |
Влажность |
95% |
Вес |
150 г. |
Аксессуары |
Полоски маскирования, шурупы, инструкция, прокладка |

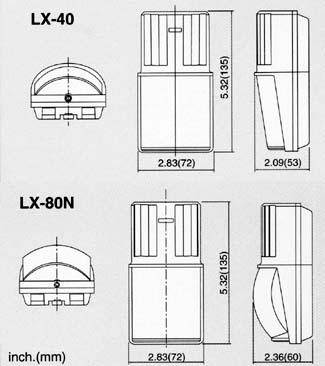

Габариты извещателей

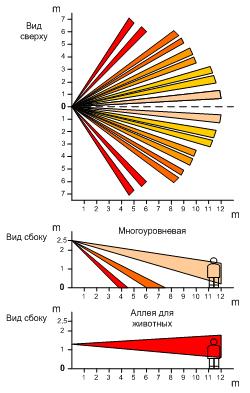

Диаграммы направленности.
LX-402 LX-802 N

|
