AX-100 PLUS, AX-200 PLUS, AX-500 PLUS

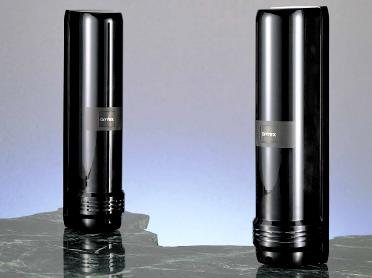

«AX-100 PLUS», «AX-200 PLUS»

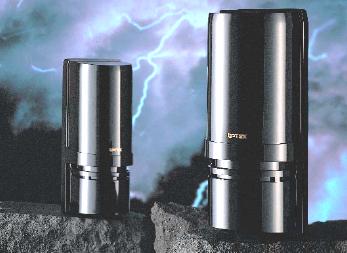

«AX-500 PLUS»

Двухлучевые активные фотоэлектрические инфракрасные извещатели с синхронизированными импульсными лучами и регулируемым временем прерывания лучей. Извещатели ОРТЕХ обеспечивают надежную защиту от ложных срабатываний. Детекторы серии AХ - это следующий шаг в детектировании внешних периметров и они удовлетворяют всем требованиям, как потребителей, так и установщиков. Уникальные технологии и дизайн ОРТЕХ обеспечивают широкий набор функций, которые упрощают установку и гарантируют безотказную работу даже в самых тяжелых условиях окружающей среды.
3. Отличительные особенности.
-  удобный видоискатель;
-  точная регулировка направления луча ( 180*/90* по горизонтали, 10*/5* по вертикали) без использования отвертки;
-  защита от разрядов молнии (до 14 Кв) благодаря усиленной блокировке электромагнитных разрядов и усиленному реле;
-  защита от дождя, пыли и насекомых с помощью герметичных резиновых прокладок (IP-55);
-  защита от обмерзания и росы посредством встроенного механизма обогрева и выпуклого козырька;
-  асферическая линза устраняет естественные для обычных линз искажения и создает более четкую форму инфракрасного луча;
-  двухлучевая система синхронизированных импульсов обеспечивает большую стабильность работы, уменьшает количество ложных срабатываний;
-  99,5% блокировки лучей дождем, снегом или туманом не лишают систему работоспособности;
-  цепь автоматического усиления уровня сигнала постоянно отслеживает изменения и подстраивает чувствительность под погодные условия;
-  время прерывания лучей регулируется в соответствии с особенностями объекта от 50 до 500 мсек, что позволяет исключить срабатывания на животных.
Быстрая и точная настройка приемника с помощью 3-х ступенчатого индикатора:
состояние настройки визуально отображается на передней части и через видоискатель;
4-х канальное селектирование частоты лучей позволяет избежать нежелательных перекрестных воздействий при стыковке нескольких комплектов извещателей.
Прочный корпус защищен от шоковых воздействий, перегрева и многих других тяжелых воздействий окружающей среды.

Технические характеристики.


ПАРАМЕТРЫ

AX-100PLUS

AX-200PLUS

AX-500 PLUS

Дальность (улица)

30м

60м

150м

Дальность (помещение)

60м

120м

-

Максимальная дальность

300м

600м

1500м

Период прерывания

50-500мсек

Питание

+10,5-28В

Ток (передатчик, приемник)

до 46 мА

Время тревоги

2 сек

Тревожный выход

NC/NO (28В, 0,2А)

Тампер

NC

Рабочая температура

-35* - +55* С (без нагревателя)

Влажность

95% максимум

Угол настройки

+-10* вертикаль, +-90* горизонталь

Крепление

на стену или столб

Вес (передатчик+приемник)

1,04кг

1,04кг

2,7кг

Расположение элементов датчика.



ВНУТРЕННЕЕ УСТРОЙСТВО АКТИВНОГО ИНФРАКРАСНОГО ИЗЛУЧАТЕЛЯ AX-100 PLUS AX-200 PLUS AX-500 PLUS. ОСНОВНЫЕ УЗЛЫ, НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА И НАСТРОЙКИ.
